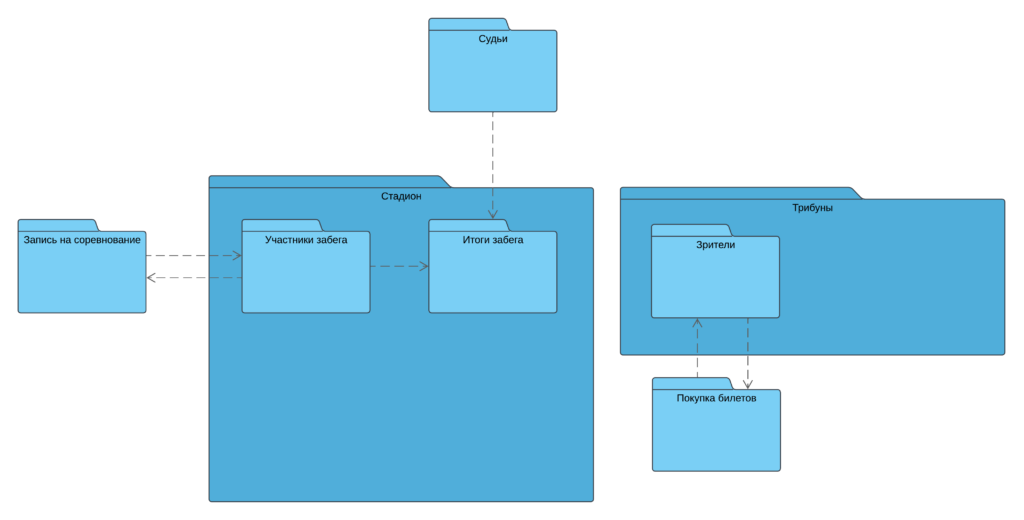

Pakettdiagramm, mis on omamoodi struktuuriskeem, näitab mudelielementide paigutust ja korraldust keskmise ja suure ulatusega projektis. Pakettdiagramm võib näidata nii struktuuri kui ka allsüsteemide või moodulite vahelisi sõltuvusi, näidates eri tüüpi süsteemi, näiteks mitmetasandilise (ka mitmetasandilise) rakenduse mudelina.
Pakettdiagrammi kasutatakse keerukate klassidiagrammide lihtsustamiseks, klassid saab rühmitada pakettidesse. Pakett on loogiliselt seotud UML-i elementide kogum.
