Näidis- Slideswitch’i kasutamine
int swPin = 4;
int ledPin = 10;
int switchstate = 0;
void setup()
{
pinMode(swPin, INPUT);
pinMode(ledPin, OUTPUT);
}
void loop()
{
switchstate=digitalRead(swPin);
if(switchstate==HIGH)
{
digitalWrite(ledPin, HIGH);
}
else
{
digitalWrite(ledPin, LOW);
}
}

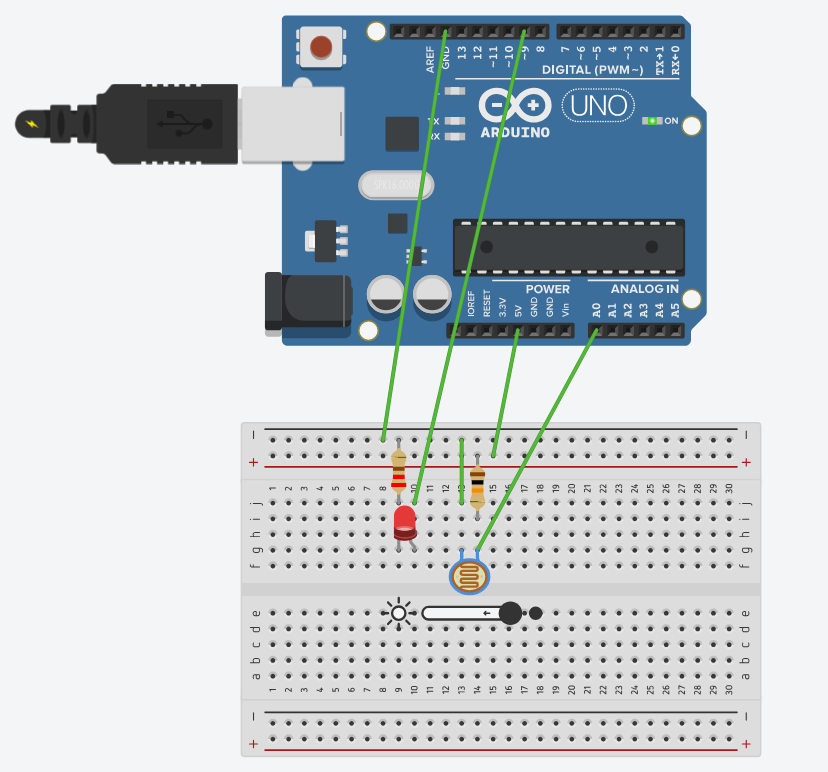

Fototakisti abil valguse mõõtmine, valgustundlik LED
const int sensorPin = 0;
const int ledPin = 9;
int lightLevel, high = 0, low = 1023;
void setup()
{
pinMode(ledPin, OUTPUT);
Serial.begin(9600); // //Serial monitori seadistamine
}
void loop()
{
// AnalogRead() kasutab väärtused vahemikus 0 (0 вольт) и 1023 (5 вольт).
// AnalogWrite(), kasutatakse, et LEDi sujuvalt sisselülitada 0(ei põle) kuni 255(põleb maksimalselt).
lightLevel = analogRead(sensorPin); //loeme mõõdetud analoogväärtuse
// Map() teisendab sisendi väärtused ühest vahemikust teisse. Näiteks, "from" 0-1023 "to" 0-255.
// Constrain() saed muutujale kindlad piirväärtused.
// Näiteks: kui constrain() kohtub arvudega 1024, 1025, 1026.., siis ta teisendab need 1023, 1023, 1023..). Kui arvud vähem kui 0, siis teisendab need 0:.
// lightLevel = constrain(lightLevel, 0, 255);
manualTune(); //
//autoTune(); //
analogWrite(ledPin, lightLevel);
// Выражение выше, будет изменять яркость светодиода вместе с уровнем освещенности. Чтобы сделать наоборот, заменить в analogWrite(ledPin, lightLevel) "lightLevel" на "255-lightLevel". Теперь у нас получился ночник!
Serial.print(lightLevel); // prindime tulemused Serial Monitori (вывод данных с фоторезистора (0-1023))
Serial.println("");
delay(1000);
}
void manualTune()
{
lightLevel = map(lightLevel, 300, 800, 0, 255); // kaardistame selle analoogväljundi vahemikku (будет от 300 темно, до 800 (светло)).
lightLevel = constrain(lightLevel, 0, 255);
}
void autoTune()
{
if (lightLevel < low)
{
low = lightLevel;
}
if (lightLevel > high)
{
high = lightLevel;
}
lightLevel = map(lightLevel, low+10, high-30, 0, 255);
lightLevel = constrain(lightLevel, 0, 255);
}
