Для сборки потребуется:
- х1 Потенциометр
- х1 LED-лампочка
- х1 Резистор
- х7 Проводов (FF)

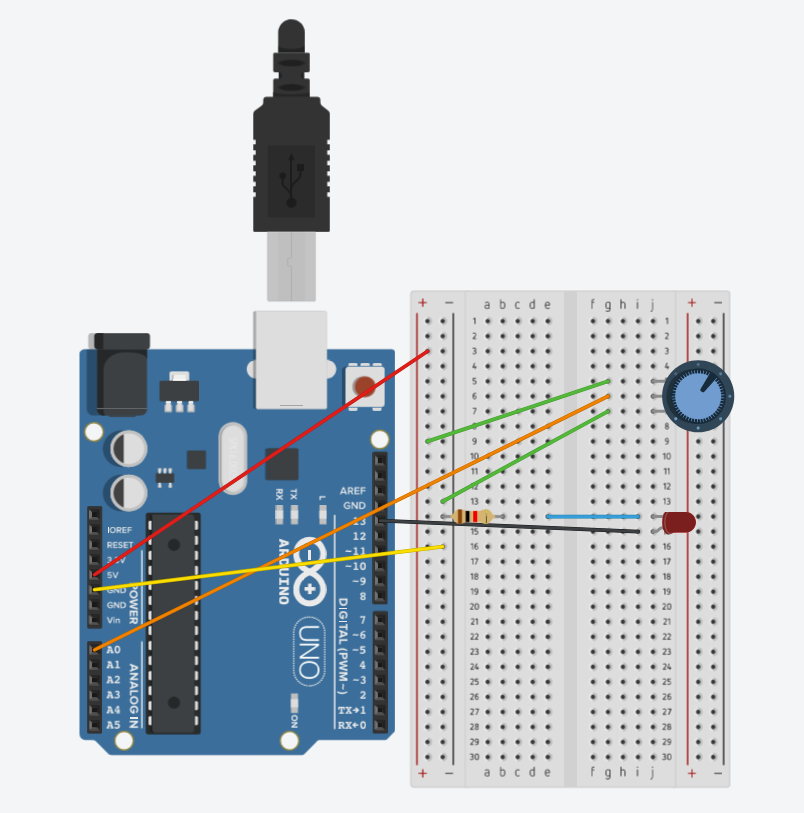

Как выглядит готовая схема:
- Подключаем 3 провода к потенциометру, один проводим к панеле аналогового управленя в разъём А0, остальное проводим на + и –
- Подключем LED-лампочку и проводим провода к минусу через резистор и 13 разъёму на плате
- Подключаем дополнительно питание 5V с платы на разъём +
- Для симуляции настраиваем сопротивление потенциометра на 220 Ом:
Код:
int sensorPin = 0;
int ledPin = 13;
int sensorValue = 0;
void setup()
{
pinMode(ledPin, OUTPUT);
Serial.begin(9600);
}
void loop() {
sensorValue = analogRead(sensorPin);
digitalWrite(ledPin, HIGH);
delay(sensorValue);
digitalWrite(ledPin, LOW);
delay(sensorValue);
float voltage = sensorValue * (5.0 / 1023.0); // konverteerime väärtuse (0 - 1023) ja tagastab (0 - 5V):
Serial.println(voltage);
}
