Данная диаграмма отображает взаимодействие между актёрами (действующими лицами) и прецедентами (действиями).
Эктор/Актёр (Actor) – множество логически связанных ролей, исполняемых при взаимодействии с прецедентами или сущностями.
Прецедент (Use-case) – описание отдельного аспекта поведения системы с точки зрения пользователя.
Отображение на диаграмме:
Эктор графически отображается в виде “человечка” на диаграмме.
Прецеденты отображаются внутри эллипса.
Экторы и прецеденты соединяются с помощью стрелочек и линий, доступны и пунктирные линии, направление стрелки показывает кто у кого запрашивает.

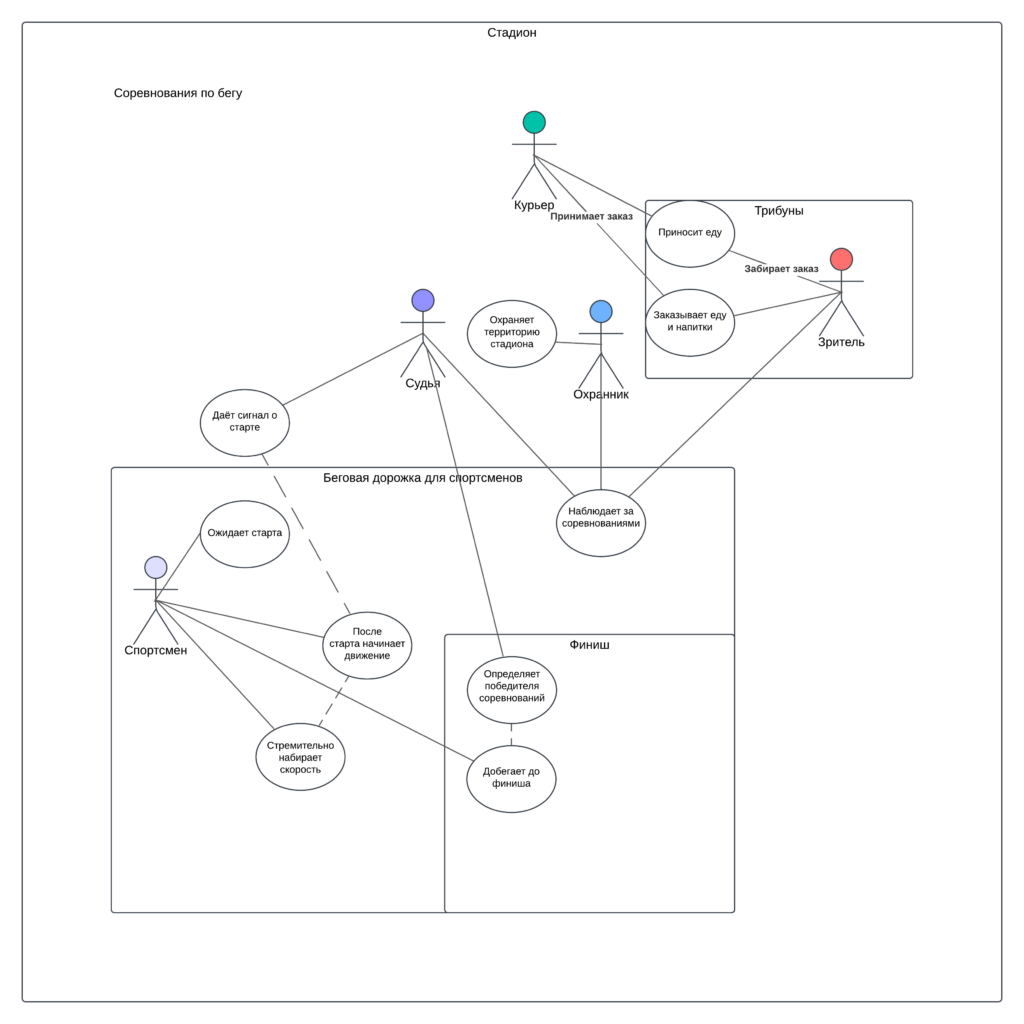

Пример использования с помощью Lucidchart:
Данный пример на основе “соревнований по бегу”
